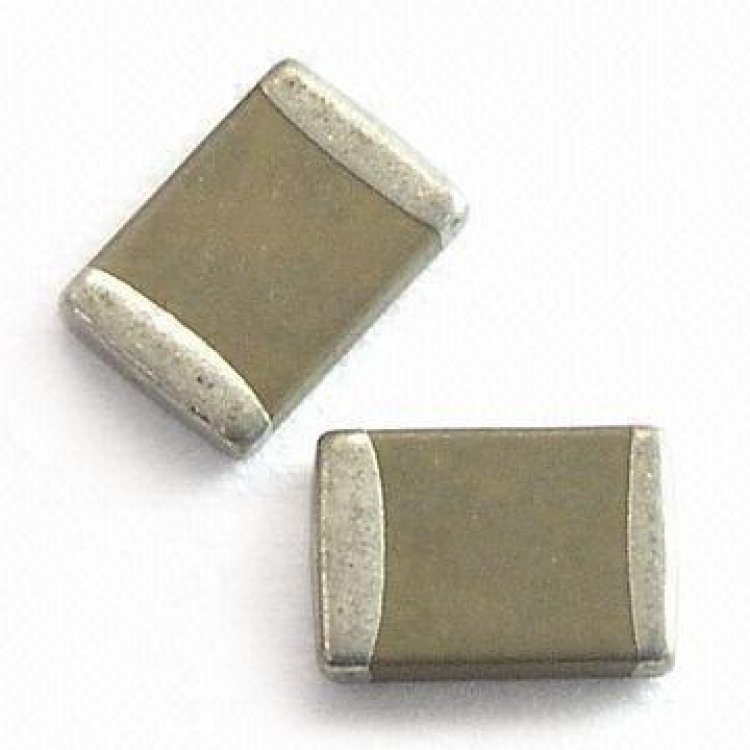

安规电容图片

安全规格认证多层片式陶瓷电容器( Safety Recognized MLCC)是一种特殊的贴片陶瓷电容(MLCC)简称安规电容,是指在电容器失效后,不会导致电击,不危及人身安全的电容器, 它包括了X电容和Y电容。风华高科作为中国最大的被动元器件生产企业,在安规电容领域主营X1,X2,Y2,Y3等级的贴片安规电容。由于风华致力于贴片式无源器件的大规模生产,因此目前乃至可预期的将来均不生产直插安规电容产品。

风华新型贴片安规电容符合美国UL60950-1标准,采用独石结构,体积小,电容量高,能在高压下工作。表面贴装的安装方式适用于薄型电子设备。可应用于无变压器的DAA调制调解器线路滤波器及耦合以及信息设备线路滤波器。

在批量焊接时,贴片安规电容只能使用回流焊,在小批量生产试制时采用手工焊接需要较高的技巧和经验。

目前风华贴片安规电容的主要提供1808(公制:4520)、1812(公制:4532)、2220(公制:5750)、2225(公制:5763)四个封装。风华可根据客户的特殊要求设计符合客户需求定制特殊封装尺寸乃至特殊参数的产品,但是需要有较大的采购规模。

安规电容规格书下载(1.14M,中文PDF格式)

常规贴片安规电容容量值表:

2pf、5pf、6.8PF、8.2PF、10PF、15PF、22PF、33PF、47PF、56PF、68PF、82PF、100PF、120PF、150PF、180PF、220PF、270PF、330PF、470PF、680PF、820PF、1.0nF、1.5nF、2.2nF 、3.3nF、4.7nF、6.8nF

规格与型号

贴片安规电容规格

① 代号

X1 Y2 X2 Y3
X1 安规电容器 Y2 安规电容器 X2 安规电容器 Y3 安规电容器

② 尺寸

代号 08 12 20 25
尺寸规格 1808 1812 2220 2225
英制(L×W)inch 0.18×0.08 0.18×0.12 0.22×0.20 0.22×0.25
公制(L×W)mm 4.50×2.00 4.50×3.20 5.70×5.00 5.70×6.30

③ 介质种类

介质种类(Dielectric Code) CG B/
介质材料 (Dielectric) COG 或NPO X7R

④ 标称容量(位(unit) :pF)

表示方式 实际值 注:头两位数字为有效数字,第三位数字为0的个数;R 为小数点。
102 10×100
220 22

⑤ 容量误差

代码 (Code)
J K M
误差 (Tolerance) ±5.0% ±10.0% ±20%

⑥ 工作电压:交流250V

⑦ 端头材料: N表示三层电镀端头

⑧ 包装方式:用T来表示编带包装。

南京南山半导体部分热销X7R材质(B料)3KV型号推荐

X220B472K302N(2220X2电容4.7nf10%精度)
Y208B222K302NT(1808封装Y2电容2.2nF)
Y208B332K302NT(1808封装Y2电容3.3nF)
Y212B102K302NT(1812封装Y2电容1nF)
Y312B102K302NT(1812 Y3电容 1nF)
X208B102K302NB(1808 X2电容 1nF)
Y208B102K302NB(1808Y2电容1nF)
Y220B222K302NT(2220Y2电容2.2nF)
Y220B472K302NT(2220Y2型4.7nF)

客服中心

全国电话服务热线
400-888-5058
在线咨询
周一至周五 8:00-17:30 ; 周六 9:00-16:30
邮件地址
nj@nscn.com.cn;sz@nscn.com.cn
在线咨询风华电容: 点击这里给我发消息 点击这里给我发消息

相关内容

  • 安规电容安全等级及与高压瓷片电容的区别

    安规电容安全等级 应用中允许的峰值脉冲电压过电压等级(IEC664) X1 2.5kV 4.0kV Ⅲ X2 2.5kV Ⅱ X3 1.2kV 安规电容安全等级 绝缘类型 额定电压范围 Y1 双重绝缘或加强绝缘 250V Y2 基本绝缘或附...

  • 贴片安规电容器使用注意事项

    安规电容因为使用在较高的高压环境中,适合于无变压器的DAA调制调解器线路滤波器及耦合用以及信息设备线路滤波器用。与常规片式电容相比,需要注意以下几个问题(如需选项支持...

  • 安规电容需要通过哪些认证

    1.作为安全电容的Y电容,要求必须取得安全检测机构的认证。Y 电容外观多为橙色或蓝色,一般都标有安全认证标志(如UL、CSA 等标识)和耐压AC250V 或AC275V 字样。然而,其真正的直流耐压高...

  • Y贴片电容|Y安规电容

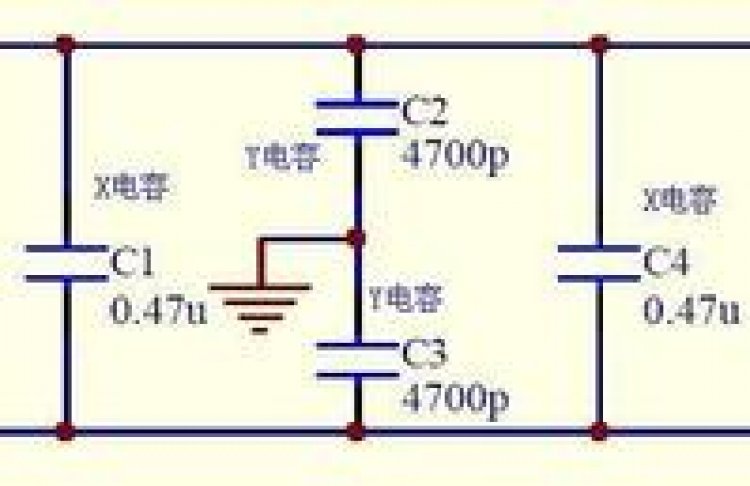

    什么是Y安规电容? 安规电容是指用于这样的场合,即电容器失效后,不会导致电击,不危及人身安全. 它包括了X电容和Y电容。 在交流电源输入端,一般需要增加3个安全电容来抑制EMI传...
