三端滤波电容|EMI滤波器

风华代理商十强企业-南京南山



三端滤波电容图片

规格书下载EMI滤波器规格书(PDF/中英文/1.05M)

EMI贴片三端滤波器又称三端滤波电容、EMI滤波器或抗电磁干扰电容,是数字电路中理想的EMI滤波器件,可以清除电路中的噪声,风华高科对其的标准称谓是“片式三端陶瓷滤波电容器”。日系品牌如TDK又称其为3端子滤波器。是一种特殊结构的贴片电容器,它与普通电容器的区别在于,它有三根引线,其中一个电极上有两根引线。使电容器的滤波效果发生了很大的改善。

普通电容的引线电感对于电容的高频滤波的作用是有害的,而风华三端滤波电容利用了引线电感,构成了一个T型低通滤波器。三端电容的高频滤波效果比普通电容改善了很多。如果在三端电容的两根连在一起的引线上分别安装一个铁氧体贴片磁珠,则会大大增加T型滤波器的滤波效果。这就是我们常说的片状滤波器。以不同于普通贴片电容器的接地方式滤除高频干扰信号,可广泛用于线路板上一般信号线、高频信号线和电源线干扰的抑制和直流电源线的滤波,具有良好的吸收噪音,抑制浪涌脉冲的作用。使用时要保证滤波有良好的接地,同时注意将 输入与输出端有效的隔离,避免使经过滤波干净的导线与未滤 波端发生耦合。一个好的设计应实施诸如短路印制线、短路连接和在极接近入端处采取好的接地,这将有助于改善插入损耗的性能。

风华高科直接授权代理商南京南山目前提供风华贴片滤波电容中5081(1220)、5121(1232)二个规格尺寸,电容量范围在22pF~47nF之间。

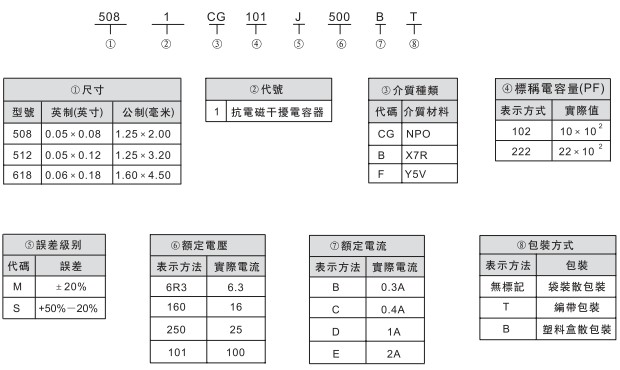

三端滤波器(电容)规格与型号识别

三端滤波电容规格

应用领域

移动电话及基站

通信设备

自动化仪表和程序控制器

汽车电子

计算机及外围设备

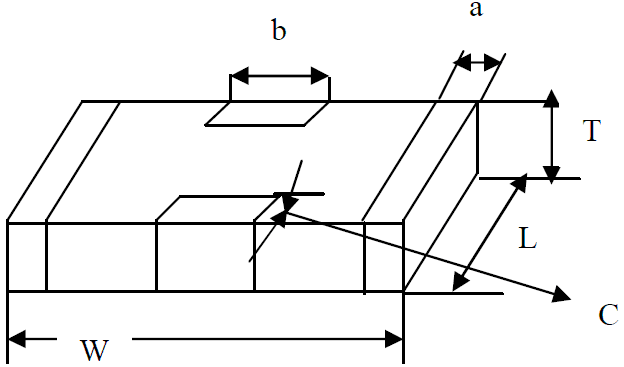

规格尺寸

三端滤波电容规格

规格

长(L)

宽(W)

厚(T)

5081

1.25±0.20

2.00±0.20

0.80±0.20

5121

1.25±0.20

3.20±0.20

0.80±0.20
